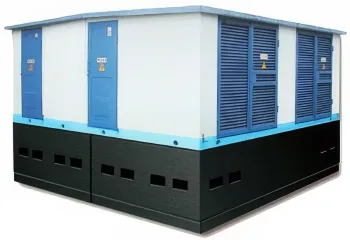

2БКТП блочно-модульные подстанции

Назначение и условия эксплуатации

Двухтрансформаторные блочно-модульные комплектные подстанции 2БКТП предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением 10(6) кВ на низшее напряжение 0,4 кВ. Их основная задача — надёжное электроснабжение потребителей первой и второй категории, требующих резервирования: промышленные предприятия, жилые микрорайоны, больницы, торгово-развлекательные центры, объекты нефтегазового сектора и железнодорожной инфраструктуры.

Подстанции рассчитаны на непрерывный режим работы в следующих номинальных условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Изготовление и эксплуатация ведутся в соответствии с ГОСТ 14695-80, ГОСТ 11677-85, требованиями ПУЭ (главы 2.1, 4.2) и ПТЭЭП.

Климатическое исполнение и размещение

Блочно-модульные 2БКТП выпускаются в нескольких климатических исполнениях, позволяющих надёжно эксплуатировать их в любом макроклиматическом районе.

Выбор исполнения осуществляется по ГОСТ 15150-69. Стандартное предложение — У1. Для районов Крайнего Севера применяются утеплённые блок-модули с системой обогрева, обеспечивающие пуск и работу при –60 °С без предварительного прогрева.

Климатическое исполнение и категория размещения — по ГОСТ 15150-69. Блок-модули 2БКТП должны обеспечивать защиту от атмосферных осадков и сохранение внутреннего микроклимата.

Специфика и особенности

Ключевое преимущество 2БКТП — модульная архитектура с полным резервированием по трансформаторам. Подстанция собирается из отдельных транспортабельных блок-модулей полной заводской готовности, которые стыкуются на площадке в единое здание. Это позволяет вводить объект поэтапно и наращивать мощность без демонтажа работающего оборудования.

• Масштабируемость — добавление новых блок-модулей с трансформаторами или ячейками без остановки существующей части;
• Два независимых ввода 6 или 10 кВ — каждая секция шин 0,4 кВ питается от своего трансформатора, АВР восстанавливает питание за время менее 1 с;
• Заводская готовность модулей — в каждом блоке смонтировано и испытано оборудование, на площадке выполняется только стыковка и подключение кабелей;
• Гибкость компоновки — отдельные модули под трансформаторы, УВН, РУНН и операторный пункт (ОПУ) можно располагать в линию, Г- или П-образно;
• Высокая заводская строительная готовность — стены, пол, потолок, внутренняя отделка, освещение и обогрев монтируются на заводе.

Внутрь модулей устанавливаются масляные трансформаторы ТМ, ТМГ, ТМЗ, ТМФ, ТМГФ в радиаторном или гофрированном баке, а также сухие трансформаторы (ТС, ТСЗ) для специальных требований.

Основные комплектующие

Каждый блок-модуль 2БКТП поставляется с полным набором смонтированного и испытанного оборудования.

• Два силовых трансформатора — масляные или сухие мощностью от 25 до 6300 кВА каждый.
• Блоки высокого напряжения (УВН) — ячейки КСО или КРУ с вакуумными выключателями, микропроцессорными защитами и сборными шинами.
• Блок низкого напряжения (РУНН) — двухсекционное распределительное устройство с вводными автоматами, секционным выключателем АВР и фидерными группами.
• Операторный блок (ОПУ) — щит собственных нужд, система телемеханики, АРМ диспетчера, санузел (опционально).
• Секции шинопроводов — гибкие или жёсткие связи между модулями с изоляцией и компенсаторами температурных расширений.

Требования к эксплуатации

Эксплуатация 2БКТП ведётся квалифицированным персоналом с группой по электробезопасности не ниже III в строгом соответствии с ПТЭЭП и ПУЭ.

Перед пуском

• проверьте герметичность стыковочных узлов между блок-модулями и отсутствие конденсата;
• убедитесь в исправности блокировок, заземления и сигнализации во всех модулях;
• измерьте сопротивление изоляции каждого блока и межблочных соединений;
• протестируйте работу АВР с имитацией потери напряжения на каждом из вводов.

В процессе работы

• распределяйте нагрузку между трансформаторами равномерно, не допуская длительных перегрузок свыше норм ГОСТ 14209-97;
• контролируйте температуру масла и контактов — рекомендован тепловизионный осмотр шинопроводов и стыков раз в год;
• следите за состоянием уплотнителей межмодульных стыков, не допускайте попадания влаги и пыли.

Порядок технического обслуживания и испытаний — по ПТЭЭП, приложение 3. Допустимые нагрузки трансформаторов — по ГОСТ 14209-97.

Безопасность и эксплуатационные преимущества

Блочно-модульные 2БКТП обеспечивают высочайший уровень безопасности для персонала и защиту оборудования от внешних воздействий.

• Электробезопасность — механические и электромагнитные блокировки дверей, изолированные шинопроводы между модулями;
• Пожаробезопасность — негорючие материалы оболочек, система автоматического пожаротушения (опционально);
• Дугостойкость — блоки УВН и РУНН могут выполняться с локализацией дуги, двери с усиленными замками;
• Защита от вандализма и климата — бетонные блоки исключают несанкционированное проникновение, утеплённые сэндвич-панели защищают от мороза;
• Скорость монтажа и масштабирования — монтаж 2БКТП из 4–6 модулей занимает 3–5 дней, добавление нового трансформаторного модуля — 2 дня.

«Блочно-модульная 2БКТП — это инвестиция в будущее. Мы закладываем в проект возможность расширения, чтобы через пять лет заказчик просто добавил ещё один модуль с трансформатором, а не строил новую подстанцию».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания 2БКТП учитывает модульную конструкцию и наличие межблочных соединений.

Виды и периодичность

Межмодульные стыки рекомендуется проверять ежегодно. Герметичные трансформаторы ТМГ, ТМГФ не требуют замены масла на протяжении всего срока службы.

Согласно ПТЭЭП, приложение 3, п. 1.3.8, для трансформаторов мощностью более 630 кВА испытания масла проводятся ежегодно. Для герметичных конструкций интервал может быть увеличен.

Конструкция, устройство

2БКТП представляет собой совокупность транспортабельных блок-модулей, устанавливаемых на общее фундаментное основание и соединяемых между собой гибкими или жёсткими шинопроводами. Каждый модуль имеет собственный несущий каркас, стены, крышу и систему жизнеобеспечения.

Типы блок-модулей по материалу

Крыши модулей выполнены с уклоном и системой водостоков. Полы трансформаторных блоков оборудованы маслоприёмными ёмкостями. Все металлические части заземляются на общий контур с сопротивлением не более 4 Ом.

Конструкция блок-модулей соответствует требованиям ГОСТ 14695-80 в части механической прочности и транспортабельности. Заземление — по ПУЭ, гл. 1.7.

Собственное производство

Завод выполняет полный цикл изготовления 2БКТП: от армирования бетона или сварки металлокаркасов до пусконаладки готовой подстанции на собственном полигоне.

• изготовление бетонных блоков на вибростендах с пропарочной камерой;
• сварка металлических модулей в кондукторах с порошковой покраской;
• монтаж электрооборудования в модулях и настройка защит;
• стыковка и испытания полной подстанции на заводском полигоне с имитацией нагрузок;
• демонтаж на транспортабельные модули, маркировка и упаковка для перевозки.

«Мы производим и бетон, и металлоконструкции на своей площадке. Это позволяет нам контролировать каждый этап и предлагать заказчику действительно готовое решение, а не полуфабрикат».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает 2БКТП с мощностью одного трансформатора от 250 до 6300 кВА. Суммарная мощность подстанции достигает 12 600 кВА.

Полный перечень и компоновочные чертежи предоставляются по запросу. Возможны исполнения на напряжение 35 кВ и выше, а также интеграция с ДГУ и источниками бесперебойного питания.

Расшифровка маркировки

Маркировка на примере 2БКТП-1000/10-0,4 УХЛ1:

• 2 — количество трансформаторов;
• Б — блочная;
• К — комплектная;
• ТП — трансформаторная подстанция;
• 1000 — мощность одного трансформатора, кВА;
• 10 — класс напряжения ВН, кВ;
• 0,4 — напряжение НН, кВ;
• УХЛ1 — климатическое исполнение.

Бетонное исполнение обозначается индексом «Б» после типа (2БКТП-Б), металлическое — «М» (2БКТП-М).

Надежность продукции и гарантийное обслуживание

Каждый модуль и подстанция в сборе проходят приёмо-сдаточные испытания, подтверждающие электрические и механические параметры.

Заводские испытания включают: измерение сопротивления изоляции, высоковольтные испытания, проверку межблочных соединений и срабатывания АВР, тепловизионный контроль. Протоколы прилагаются.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. Завод устраняет заводские дефекты или производит замену блок-модуля в гарантийный период.

Обязательное условие гарантии — соблюдение правил транспортировки, монтажа и эксплуатации по ПТЭЭП и руководству завода-изготовителя.

Как сделать заказ?

Для оформления заказа направьте заполненный опросный лист с указанием:

• мощности и типа каждого трансформатора;
• класса напряжения ВН и НН;
• климатического исполнения и материала блоков (бетон/металл);
• состава УВН, количества и номиналов фидеров РУНН;
• необходимости ОПУ, систем пожаротушения, телемеханики и учёта.

Инженеры завода разработают компоновку и подготовят коммерческое предложение в течение 1–2 рабочих дней.

Условия оплаты

Стандартные условия сотрудничества:

• предоплата 50% — запуск в производство;
• окончательный расчёт — перед отгрузкой после извещения о готовности;
• возможна отсрочка для постоянных заказчиков.

Цены фиксируются спецификацией до конца календарного месяца. Доставка осуществляется автотранспортом завода или самовывозом модулей.

Персональный подбор и быстрый заказ

Наши специалисты помогут скомпоновать 2БКТП под ваш проект: рассчитают нагрузки, подберут количество и тип модулей, разработают генплан размещения. Мы учтём перспективу расширения, климатические условия и категорию надёжности.

Для быстрого заказа звоните по телефону горячей линии или оставьте заявку на сайте. Срок изготовления стандартной 2БКТП — 8–10 недель, для сложных проектов — по согласованию.

«2БКТП — это стратегический фундамент энергосистемы предприятия. Мы закладываем возможность роста, чтобы расширение мощности происходило безболезненно и в кратчайшие сроки».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация 2БКТП регламентируются следующими документами:

Методы испытаний — по ГОСТ 14695-80 и программе приёмо-сдаточных испытаний. Изоляционные расстояния и испытательные напряжения — по ГОСТ 1516.3-96.
